继电器有多少种?控制继电器是什么?保护继电器是什么

文章来源:继电器 人气:4288 发表时间:2021-03-04

继电器作为我们常见的开关装置之一,属于可控开关的一类。继电器的应用十分广泛,尤其是在电气控制方面。由于继电器的种类不止一两种,因此有时候往往会将它们混淆起来,接下来我们一起来学习一下关于各种继电器。

一般情况下,我们最常使用的继电器有三种,分别是:通用继电器、控制继电器、保护继电器。

一、通用继电器
此类继电器的又分为电磁式的继电器和固态继电器,它们即有保护的作用与功能,同时又具备开关的作用。我们先来说第一种,作为通用继电器的一种,电磁继电器是仅仅有一个线圈的,并且这个线圈只要通电后,就会产生磁场。
这样一来,继电器的衔铁就会被这个磁场所吸引,从而推动其产生动作,并且也会带动继电器的触点发生动作。往往电磁继电器可以带来以下效果:常开触点闭合,常闭触点断开。在线圈没有电流通过的时候,继电器的衔铁也会在弹簧的作用之下自动恢复到原来的状态的,也就是说常开和常闭触点都会复位。
此外,通用继电器还有一种就是固态继电器,它与电磁继电器是有些不同的,这类继电器是属于一种无触点开关,并且内部是一种电子电路。如下图,我们能清楚地看到继电器的一段是输入,另一端为输出。其实,这输出端是一个开关,我们可以通过一些方法来达到输出端的开和关的目的,这个方法就是调节输入端。
二、控制继电器
此类继电器在我们常见的类型中有:压力继电器、中间继电器、速递继电器、时间继电器等。接下来我们分别对这几种继电器进行逐一的讲解,在这几种继电器中,其中,使用最广泛的则是中间继电器,因为它的功能是能直接控制负载。除了这个作用之外,它还可以控制交流接触器间接地控制大功率负载。
控制继电器中的时间继电器通常是用来延时电路的;速度继电器则是主要用作电机的反接制动,也就是说当电机处于制动状态并且速度已经几乎为0的情况下,我们可以通过断开电源开关的方法,可以使它停止转动;压力继电器,顾名思义就是与压力有关的,它的作用就是感应压力。在液体的压力已经到了一个设定的值之后,继电器的触点就会发生动作。
三、保护继电器
该类继电器是属于保护元件类的,可以分为过载继电器、温度继电器、电压,电流继电器等等。什么是保护元件类继电器呢,这也不难懂,也就是说能通过温度、电压等因素的状态与值得变化来对继电器进行控制。

举个例子,以热继电器为例,在电机处于过载状态的时候,它就已经远远大于设置的整定值了,这样一来,热元件里的大电流使自身过热发生形变而断开触点,从而切断电路防止故障扩大,当冷却一段时间后,自身形变会慢慢复位,电路又会闭导通。当然了有手动复位和自动复位,这个要按照具体情况的需要自行调节。

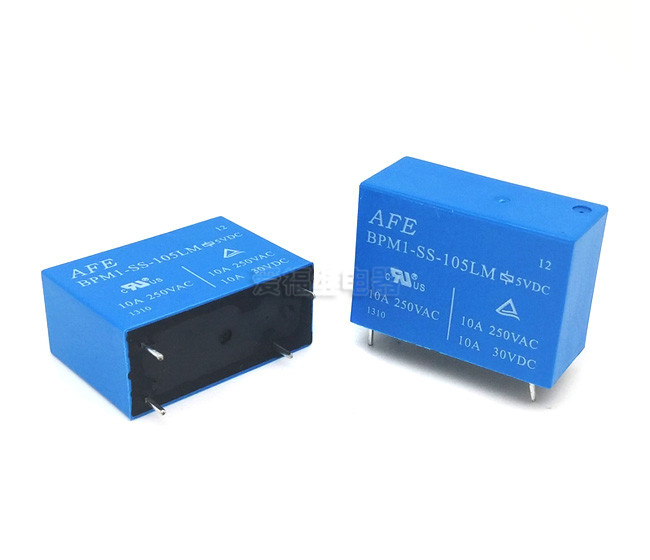

欣爱福主要研发、生产、销售电磁继电器,产品广泛用于家用电器、通讯、智能家居系统等领域。
