继电器驱动电路原理及注意事项，继电器的应用越来越广泛，继电器的作用主要用来对电流的控制，目前常见的继电器有通用继电器、汽车继电器、功率继电器等，我们在使用的过程中难免会遇到这各样的问题，如继电器的驱动电路原理及注意事项，下面小编为大家讲解。

　　继电器驱动电流一般需要20-40mA或更大，线圈电阻100-200欧姆，因此要加驱动电路。目前驱动电路有多种方法：晶体管用来驱动继电器，集成IC驱动继电器，光耦驱动继电器。

　　晶体管驱动继电器

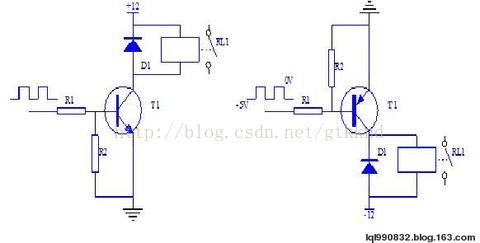

　　具体电路如下：

　　NPN晶体管，PNP晶体管

　　NPN晶体管驱动时：当晶体管T1基极被输入高电平时，晶体管饱和导通，集电极变为低电平，因此继电器线圈通电，触点RL1吸合。

　　当晶体管T1基极被输入低电平时，晶体管截止，继电器线圈断电，触点RL1断开。

　　PNP晶体管驱动电路目前没有采用，因此在这里不作介绍。

　　电路中各元器件的作用：

　　晶体管T1可视为控制开关，一般选取VCBO≈VCEO≥24V，放大倍数β一般选择在120～240之间。。电阻R1主要起限流作用，降低晶体管T1功耗，阻值为2 KΩ。电阻R2使晶体管T1可靠截止，阻值为5.1KΩ。二极管D1反向续流，抑制浪涌，一般选1N4148即可。

　　集成电路2003驱动继电器

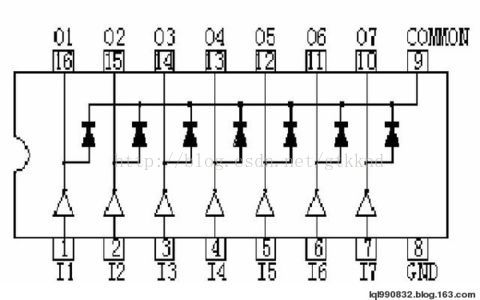

　　左图1～7是信号输入(IN)，10～16是输出信号(OUT)，8和9是集成电路电源。

　　工作原理

　　根据集成电路驱动器2003的输入输出特性，有人把它简称叫“驱动器”“反向器”“放大器”等，现在常用型号为：TD62003AP。当2003输入端为高电平时，对应的输出口输出低电平，继电器线圈通电，继电器触点吸合;当2003输入端为低电平时，继电器线圈断电，继电器触点断开;在2003内部已集成起反向续流作用的二极管，因此可直接用它驱动继电器。

　　光耦驱动继电器

　　R1、R2为限流电阻，这种电路可以做到隔离，因为光耦的作用使得输入与输出完全隔离，但是在设计时候注意继电器的输入与输出端距离要足够

　　工作原理：

　　①当给予光耦一个输入低电平时候，光耦光敏二极管导通，输出导通，继电器12V接通，继电器输出负载工作;

　　②当给予光耦一个输入高电平时候，光耦光敏二极管截止，输出断开，继电器12V断开，继电器输出负载停止工作;

　　小编已知的继电器驱动电路原理只有上面三种，如果有更好的方法驱动继电器欢迎联系讨论，今天的内容就到这里希望能够帮助到大家。
