继电器工作原理，继电器已经持续100多年的发展，已经形成了各种形式的功能继电器，其各自功能强大，适用于不同的领域，一些常见的继电器有：时间继电器，温度继电器，舌簧继电器，热继电器，差动继电器，光耦继电器，声音继电器，霍尔继电器，速度继电器，电磁继电器，现在还有固态继电器等。下面我们来看看上述继电器的工作原理是怎样的。

　　时间继电器工作原理

　　时间继电器是指当加入(或去掉)输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化(或触头动作)的一种继电器。是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。同时，时间继电器也是一种利用电磁原理或机械原理实现延时控制的控制电器。

　　温度继电器

　　用双金属片作为感温组件的温控开关,电器正常工作时,双金属片处于自由状态,触点处于闭合/断开状态,当温度达到动作温度时,双金属片受热产生内应力而迅速动作,打开/闭合触点,切断/接通电路,从而起到控温作用。当电器冷却到复位温度时，触点自动闭合/打开，恢复正常工作状态。

　　热继电器工作原理

　　电动机过载时，电流通过串联在定子电路中的电阻丝，使之发热过量，双金属片受热膨胀，因膨胀系数不同，膨胀系数较大的左边一片的下端向右弯曲，通过导板推动补偿双金属片使推杆绕轴转动，带动杠杆使它绕轴转动，将常闭触头断开。接触器线圈断电，主触头释放，使电动机脱离电源得到保护。

　　差动继电器工作原理

　　差动继电器的基本原理是交流磁制动，差动绕组接入保护的差动回路，平衡及制动绕组接入环流回路，其作用过程为在正常情况下或者发生穿越性短路时，通过制动绕组的是电流互感器二次电流或全部短路电流，制动安匝产生两部分磁通，一部分磁通在局部磁路中环流，其作用是使铁芯饱和，自动地增大动作电流，从而避免继电器的误动作，这便是所谓的交流磁制动作用。就这一部分磁通的效应而言，四个制动绕组是彼此独立的，没有相互关系，也不会与二次绕组发生电磁感应。制动安匝还产生了另一部分磁通ΦZC，它沿着整个磁路环流。并在二次绕组里产生感应电势，也就是制动绕组起了部分的工作绕组的作用。

　　光耦继电器工作原理

　　光耦继电器属于固态继电器，一般电磁继电器靠电流通过线圈使铁芯变成有磁性的磁铁吸合衔铁，从而使相关的触点动作控制负载的通断，而光耦继电器没有触点，其工作原理与光耦有点类似。发光二极管用来向光电元件放射光线，光电元件接受光线并控制输出场效应管导通或截止。光耦继电器还有另一种可控硅整流管(SCR)输出，它的负载电流比场效应管更大，后者可达到数安培，而前者可达到几十安培。相对于电磁继电器，光耦继电器由于没有触点引起的磨损，使用寿命是无限的，同时也具有无震动、无切换声音等特性，与电磁继电器一样可控制各种负载。

　　固态继电器工作原理

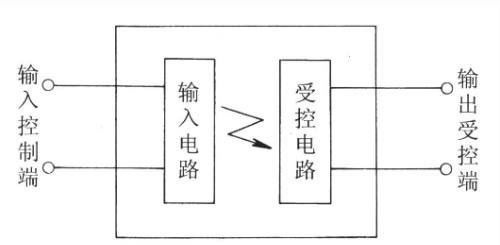

　　常用固态继电器几乎都是模块化的四端有源器件，其中两端为输入控制端，另外两端为输出受控端，其基本构成如下图所示。器件中多采用光电耦合器实现输入与输出之间的电气隔离。输出受控端利用开关三极管、双向晶闸管等半导体器件的开关特性，实现无触点、无火花地接通和断开外接控制电路的目的。整个器件无可动部件及触点，可实现相当于常用电磁继电器一样的功能。

　　固态继电器按输出端极性的不同，可分为直流式和交流式两大类。直流固态继电器(DC-SSR)控制电压由输入端IN输入，通过光电耦合器将控制信号耦合至接收电路，经放大处理后驱动开关三极管VT导通。显然，直流固态继电器的输出端OUT在接入被控电路回路中时，是有正、负极之分的。交流固态继电器(AC-SSR)的电路原理与直流固态继电器不同的是，其开关元件采用了双向晶闸管VS或其他交流开关，因此它的输出端OUT无正、负极之分，可以控制交流回路的通断。

　　速度继电器工作原理

　　速度继电器与被控电动机同轴联接，电动机制动时，仍会惯性旋转，带动速度继电器的转子一起转动。转子的旋转磁场在速度继电器定子绕组中感应出电动势和电流，由左手定则可以确定。此时，定子受到与转子转向相同的电磁转矩的作用，使定子和转子沿着同一方向转动。定子上固定的胶木摆杆也随着转动，推动簧片(端部有动触头)与静触头闭合(按轴的转动方向而定)。静触头又起挡块作用，限制胶木摆杆继续转动。因此，转子转动时，定子只能转过一个不大的角度。当转子转速接近于零(低于100转/分钟)时，胶木摆杆恢复原来状态，触头断开，切断电动机的反接制动电路。 n动作转速一般不低于300转/分钟，复位转速约在100转/分钟以下。

　　电磁继电器工作原理

　　电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点(常开触点)吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点(常闭触点)吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”;处于接通状态的静触点称为“常闭触点”。

　　关于继电器工作原理内容就到这里，以上是按大类所区分的继电器工作原理图，小编此前也经常为大家普及其它继电器工作原理，汽车继电器、功率继电器等工作原理可去查看上一篇文章。如需购买各类继电器可直接联系我司客服。
