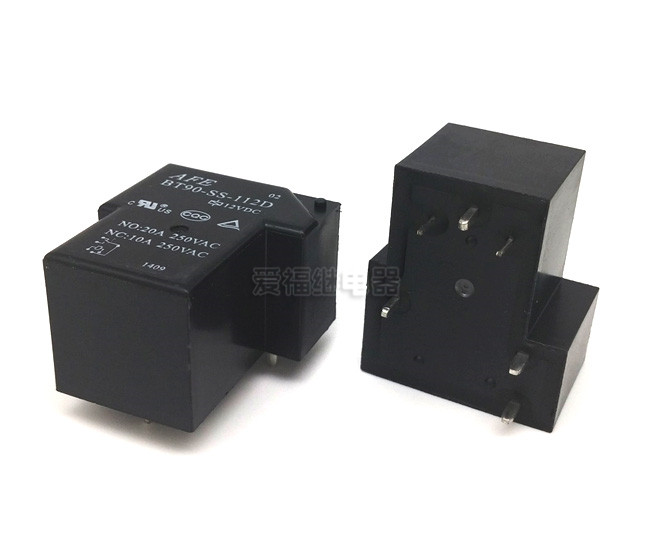

继电器的作用 继电器的工作原理是什么，继电器属于一种电子控制器件，具备了控制系统(也就是输入回路)与被控制系统(输出回路)，常常被应用到自动控制电路当中进行安装使用。继电器实际上就是利用了很小的电流来对本身较大电流得以控制的一种“自动开关”，主要在电路中起到转换电路、自动调节与安全保护的作用。

　　通常来讲在机电的控制系统当中没有安装继电器的时候，大部分情况都是采用了接触器(符号KM)来进行作为电气执行元件，从而对一些基本上的自动控制动作能够得以实现。不过此类元件要是安装到情况相对比较复杂的系统控制需要配合的环境下时，则会显得十分力不从心甚至是无法达到实际的使用要求效果。

　　1、中间继电器的作用：它是就是起到转换、传递控制信号的作用，也就是说它的输入信号是线圈的通电断电信号，同时输出信号则是中间继电器的触点动作。从本质上来讲是属于电压继电器中的一种，具有触头数量较多的特点(可有六对甚至是更多)。触头所能够承受的电流较大(范围是在额定流量5A-10A)，动作比较灵敏(动作时间范围小于0.05s)，中间继电器符号如下图所示。

　　2、电压继电器的作用：从叫法上来看大致就能明白它的主要原理就是需要根据电压信号而进行工作的，并且按照线圈电压的大小程度去决定触点的动作，在安装使用的时候其线圈需要和负载形成并联。电压继电器按线圈电压可分交流与直流，按动作电压可分过电压与欠电压。因此它们的作用也会有所不同，其中过电压则是当线圈电压是在额定值范围内，衔铁是不会做出任何的吸合动作相反超过则会执行动作。

　　而交流过电压继电器在电路中是起到过压保护的作用，欠电压是当线圈电压达到或者是超出了线圈额定值其衔铁才会做出吸合动作，并且会在线圈电压低于额定值时衔铁立刻释放，因此欠电压继电器在电路中主要起到欠压保护作用，电压继电器符号如下图所示(左为过电压、又为欠电压)。

　　3、电流继电器的作用：它通常是需要根据电流信号来进行工作的，同时也是按照线圈的电流大小来去决定触点动作，在安装使用的时候电流继电器线圈需与负载电路形成串联。按线圈电流可分为交流与直流，按动作电流可分过电流与欠电流。

　　由于过电流在工作的时候负载电流会经过线圈，通常选择采用的线圈额定电流(也就是整定电流)等于最大的负载电流，在负载电流不高于整定值的时候衔铁是不会动作的，相反要是超出则会产生吸合动作。过电流继电器主要作用就是在电路中起到过流保护，特别是在一些对于冲击性过流发生的场合下应用时会有很好的保护效果。

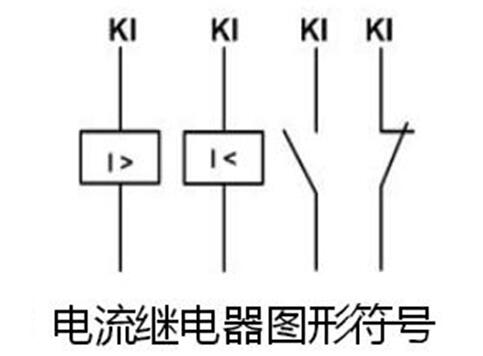

　　而欠电流继电器其原理就是当线圈中的电流达到或者是超出了动作电流值，那么衔铁会执行吸合动作，相反线圈电流少于动作电流数值的时候衔铁则会立刻的释放。在处于正常的状态下工作时，要是负载电流超出了线圈动作电流同样衔铁会执行吸合，当负载电流下降到了线圈释放电流数值以下的时候衔铁则会释放。欠电流继电器在电路中起到了欠电流保护作用，电流继电器符号如下图所示(左为过电流、右为欠电流)。

　　4、时间继电器的作用：简单的讲它是属于一种从得到了输入信号(也就是线圈的通电或者是断电的时候)开始，会经过提前预设的时间延后才会输出信号(触点闭合或断开动作)的继电器。时间继电器一般是应用在相对比较低的电压或者是电流电路中，起到接通、切断较高的电压或电流的作用，就如同为电路提供了一个电动开关装置可用来自动控制，时间继电器符号如下图所示(左为断电延时、右为通电延时)。

继电器的工作原理：

　　我们根据实例为大家讲解继电器的工作原理。下图是一张继电器控制灯泡的图，继电器有常开触点和常闭触点，动触点就是一个公共端，这是直流继电器，也就是继电器的线圈通过直流电时候(图上利用电池供电)，带铁芯的线圈会输出对应的磁场，把衔铁吸附住，动触点一边会从常闭触点这边，跑到常开触点那边去，相当于常开触点吸合了。从图上来看，启动/停止按钮，电池，继电器线圈形成了一个控制回路，只要这个回路吸合，线圈就会有电流通过，同时产生磁场。

　　常开触点，灯泡，还有另外一个灯泡的控制电源(图上是另外一个电池)形成形成了回路，当常开触点吸合了，这样这个回路是闭合的，电流将从控制电源的正端，流过灯泡，经过闭合的常开触点，然后再回到负极，这样灯泡会发光。

　　当启动/停止按钮断开时候，线圈会失去电流，这样衔铁没有了磁力的吸附，会通过弹簧复位，这样动触点的另外一端，会从常开触点这边，恢复到常闭触点这边去，灯泡的通电回路被强行断开，灯泡没有了电流，自然也会暗下来了。

　　所以继电器也被一些老电工称之为“磁吸”，它利用的是电磁铁的作用去控制了另外一个回路的吸合或者断开，电磁继电器里边，就需要有线圈，铁芯，弹簧，触点等关键配件来组成。触点一般有常开触点和常闭触点，两者往往有一个公共端，线圈没有带电情况下，常闭触点和公共端是短接的，常开触点和公共端是开路的;线圈带电以后，常开触点和公共端是短接的，常闭触点和公共端是开路的，刚好颠倒过来了，这样控制线圈的电压(电流)，就可以控制触点串联的电路工作了。

　　继电器的作用是什么?它是属于一种电子控制器件，具备了控制系统(也就是输入回路)与被控制系统(输出回路)，常常被应用到自动控制电路当中进行安装使用。继电器实际上就是利用了很小的电流来对本身较大电流得以控制的一种“自动开关”，主要在电路中起到转换电路、自动调节与安全保护的作用。今天的继电器的作用，继电器的工作原理是什么内容就讲到这里，希望能够帮助到大家。欣爱福电子专业生产继电器、电磁继电器、信号继电器、功率继电器等，如有采购及专业知识需求请咨询我司喔。
