磁保持继电器的作用及动作原理图解

文章来源:继电器 人气:831 发表时间:2019-08-14

  磁保持继电器的作用及动作原理图解,继电器实质上就是一种自动开关元件,具有扩大控制范围、完成隔离功能、实现自动监测等多种作用,现已在自动控制、遥控、通讯等多种领域获得了广泛应用。那么磁保持继电器的作用和原理是如何的呢,下面小编为大家详解。

  一、磁保持继电器简介

  磁保持继电器,也是继电器的一种,但却具有比其它继电器更为稳定的性能,更为娇小的体积,更强的承载能力等。磁保持继电器实质上就是一种自动开关,可以自动接通或断开电路,其平时依靠永久磁铁的磁性可以保持稳定状态,若需转换其状态只需使用脉冲信号对其进行激励即可。


  二、磁保持继电器原理

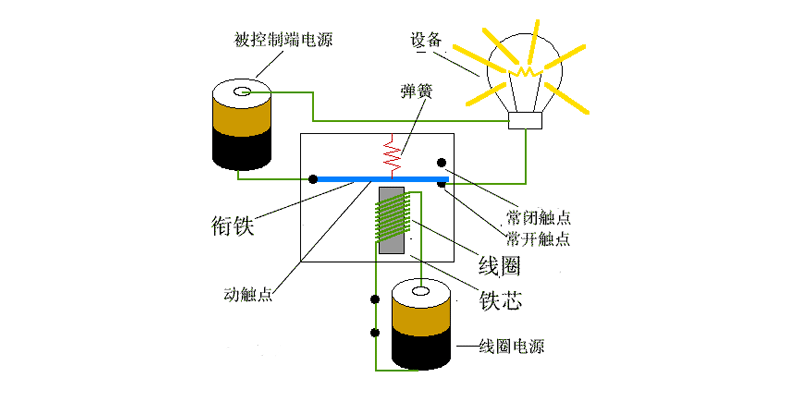

  磁保持继电器的触点受永久磁铁的磁力影响处于稳定状态,若需转换其触点的开关状态,只需对线圈加以直流脉冲电压即可。如图1-4所示完美展现了磁保持继电器由“复位”状态到“置位”状态的转换,其中,图一为磁保持继电器的复位状态示意图;在图二中,对线圈J2加以正直流脉冲电压;由于线圈J2励磁后的磁极与永久磁铁的磁极发生了相互作用,同性相斥,异性相吸,故产生了图三所示状态;在图四中,脉冲消失,完成继电器由“复位”状态到“置位”状态的转换。

  三、磁保持继电器选用

  在磁保持继电器的选用方面,需要考虑的因素有三。其一是控制电路所提供的电流、电压是否满足继电器对电压、电流的需求;其二是需要几组、什么形式的触点,考虑已有继电器的尺寸是否合适;其三是考虑器具的容积,考虑其中电路板的安装与布局。


  四、保持继电器触点形式

  电路中使用长方形框来表示继电器的线圈,并在旁边标以符号“J”。继电器的触点在电路中有两种表达形式:其一是将触点均画于长方形框的一侧,其二是将触点分别画于各自的控制电路中,并标以文字符号以进行区别。

 磁保持继电器的作用及动作原理图解

  动作原理:磁保持继电器其触点开、合状态平时由永久磁铁所产生的磁力所保持。当继电器的触点需要开或合状态时,只需要用正(反)直流脉冲电压激励线圈,继电器在瞬间就完成了开与合的状态转换。通常触点处于保持状态时,线圈不需要继续通电,仅靠永久磁铁的磁力就能维持继电器的状态不变。磁保持继电器的作用及动作原理图解内容就到这里,如需采购相应继电器请联系我们喔。
