磁保持继电器原理(详解磁保持继电器驱动电路图及接线方法)，继电器的分类有很多，但是大多继电器的原理都是一样，磁保持继电器与普通的电磁继电器相比，优点是耗电小，只有其线圈通电时消耗一些电能，触发脉冲消失后，靠其内部的永久磁铁保持继电器处于原状态。下面我们要说的内容就是磁保持继电器原理和驱动电路图及接线方法。

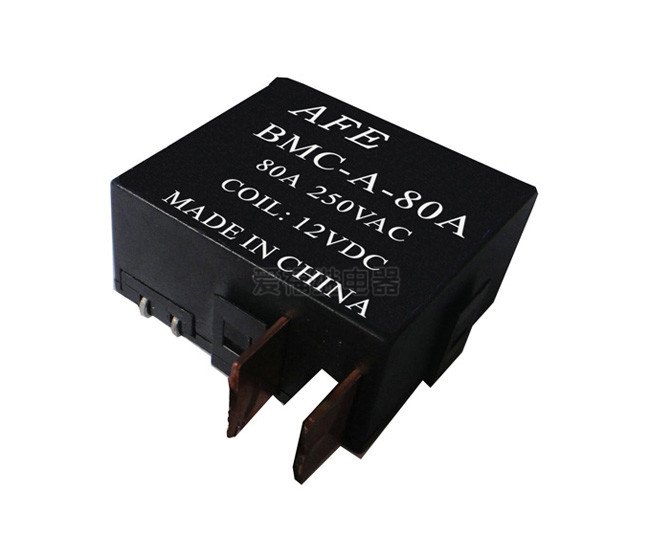

　　磁保持继电器原理

　　磁保持继电器的常闭或常开状态完全是依赖永久磁钢的作用，其开关状态的转换是靠一定宽度的脉冲电信号触发而完成的。

　　磁保持继电器~一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在工作原理，特性电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点(常开触点)吸合。

　　当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回工作原理，特性原来的位置，使动触点与原来的静触点(常闭触点)吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于磁保持继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”;处于接通状态的静触点称为“常闭触点”。

　　当输入量(如电压、电流、温度等)达到规定值时，使被工作原理，特性控制的输出电路导通或断开的电器。可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)磁保持继电器两大类。

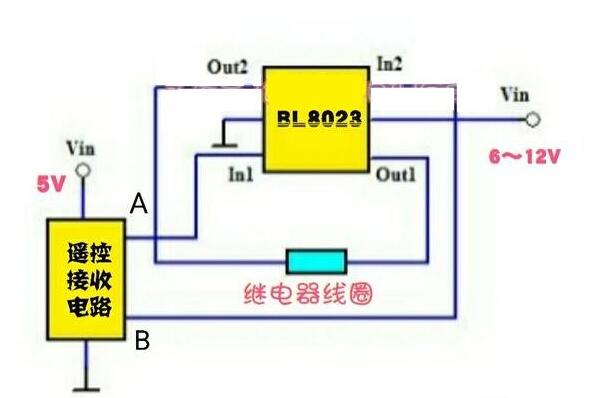

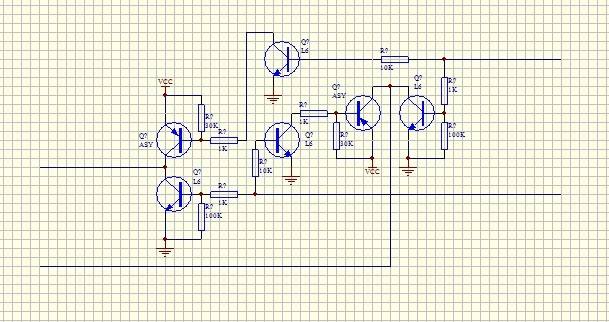

　　磁保持继电器驱动电路图

　　上图所示的磁保持继电器驱动电路采用专用器件BL8023驱动，电路简单，静态耗电小。电路中的BL8023的推荐工作电压为5～25V，静态耗电在μA级，驱动电流可达400mA。

　　前级遥控接收电路的A、B输出端输出的触发脉冲分别送至BL8023的In1和In2端，当In1端为“1”，In2端为“0”时，IC的Out1输出为“1”，Out2输出为“0”，此时继电器闭合;若In1端为“0”，In2端为“1”，则Out1输出为“0”，Out2输出为“1”，继电器断开。当In1和In2端皆为“0”或“1”，则Out1和Out2输出端皆为高阻态，继电器保持原状态。

　　磁保持继电器和现有的电磁继电器相比唯一一个缺点是耗费的材料较多，从长远来看他的环保性能还是比普通的电磁继电器来的好。抗震性能和普通的继电器其实没有太大的差别。
