时间继电器实物接线图，爱福继电器技术部近期收到很多电子爱好者的提问，对于时间继电器的实物如何接线还不是很了解，我们都知道继电器的作用，用于对电路的闭合，作用非常广泛，关于时间继电器由于提问人数众多就不一一回复，下面我们一起来了解一下时间继电器的原理及接线方法。

　　时间继电器一是指延时继电器，继电器通电后对应的触点经过一定时间(延时)后再接通，或者继电器启动后，原来接通的触点经过延时一定时间后断开，这类继电器有机械式及电子式区分，机械式的是启动后电磁铁受所带气囊排气时间限制而实现定时工作，电子式是通过电容从放电过程，控制延时时间。另一类时间继电器是指定启动时刻，利用时钟到达指定时刻来控制继电器接通或断开，它们也分机械式及电子式，机械式就是利用普通的机械时钟机芯控制继电器，电子式是利用石英钟来控制继电器工作。

　　所有时间继电器都是提供相应的开关，需要由时间继电器控制的电器电源，通过时间继电器提供的开关，再接到电器上;时间继电器有自己的电源，当启动时间继电器后，所接电器便由时间继电器来控制它的通断了。时间继电器可分为通电延时型和断电延时型两种类型。空气阻尼型时间继电器的延时范围大(有0.4～60s和0.4～180s两种) ，它结构简单，但准确度较低。

　　时间继电器的工作原理

　　当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹，上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。空气经出气孔被迅速排出。

　　时间继电器的接线方法

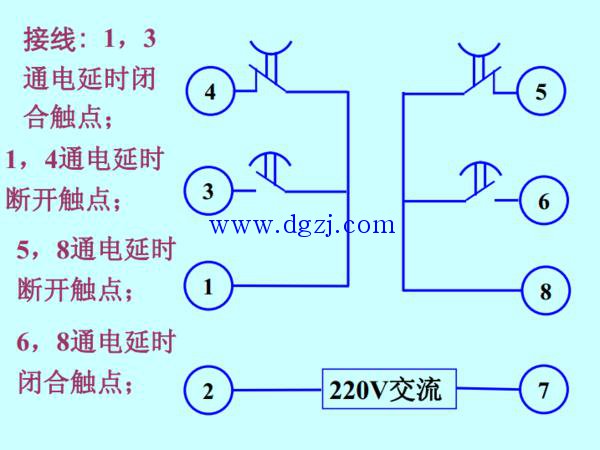

　　第一、控制接线：你把它看成直流继电器来考虑。3、7用来接12V控制电压;2、7用来接24V控制电压。其中的7当成直流电的负极，使用时接到零线。2接220V的火线。

　　第二、工作控制：虽然控制电压接上了，但是是否起控制作用，由面板上的计时器决定。

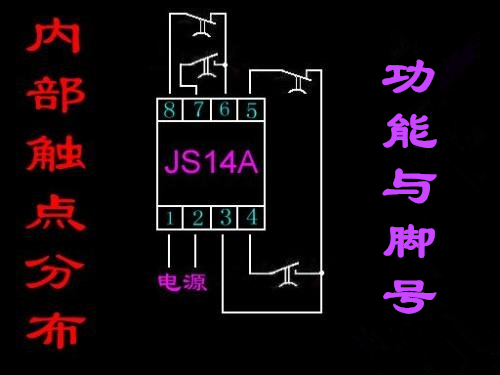

　　第三、功能理解：它就是一个开关，单刀双掷的，有一个活动点活动臂，就像常见的闸刀开关的活动刀臂一样。8是活动点，5是常闭点，继电器不动时，他们两个相连。动作时，8、6相连。

　　第四、负载接线：电源的零线或负极接用电器的零线或负极端。电源的火线或正极接8脚，用电器的火线端或正极接6脚，5脚空闲不用。

　　第五、工作原理：计时无效期间，8、5相连，相当于我们平常电灯开关断开状态。有效时，继电器动作，8、6相连，用电器得电工作，相当于我们平常电灯开关接通状态。

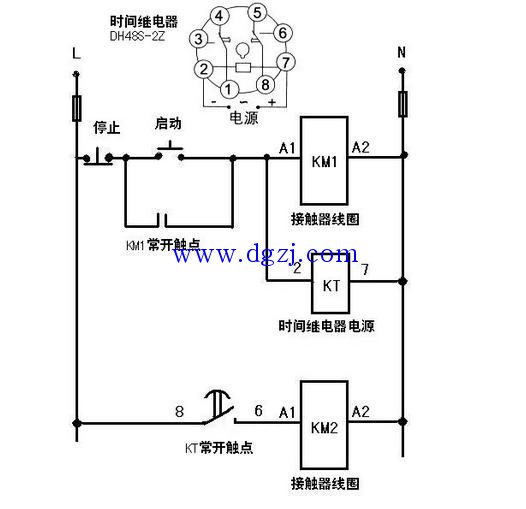

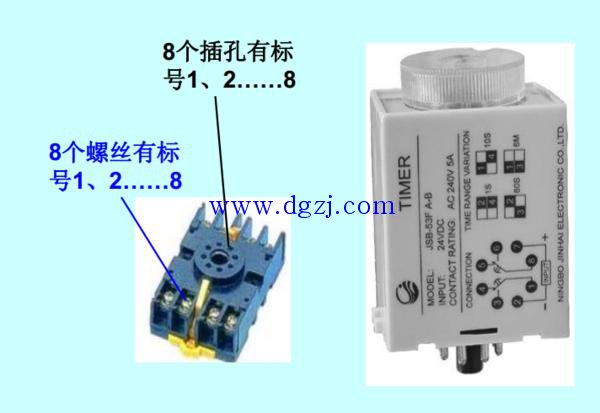

　　八角时间继电器接线图：

　　时间继电器的电气控制系统中是一个非常重要的元器件。一般分为通电延时和断电延时两种类型。 从动作的原理上有电子式、机械式等。电子式的是采用电容充放电再配合电子元件的原理来实现延时动作。机械式的样式较多，有利用气囊、弹簧的气囊式。以上是爱福继电器分享的时间继电器实物接线图全部内容，希望能够帮助到大家。
