时间继电器的接线方法及接线图，时间继电器是一个比较老的一个继电器，之所以称为时间继电器，顾名思义作用就是用来控制时间的延迟。对于网友的提问在此我写了一个时间继电器的接线方法，配上接线图希望能够帮助到大家。

　　时间继电器原理：
　　在交流电路中常采用空气阻尼型时间继电器 ,它是利用空气通过小孔节流的原理来获得延时动作的。它由电磁系统、延时机构和触点三部分组成。

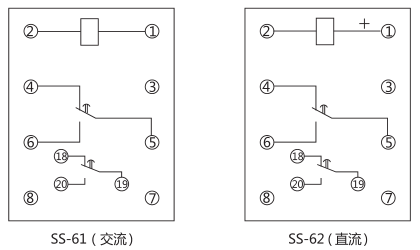

　　时间继电器接线图：


　　时间继电器的接线方法：
      1、控制接线：把它看成直流继电器来考虑;
      2、工作控制：虽然控制电压接上了，但是是否起控制作用，由面板上的计时器决定;
      3、功能理解：它就是一个开关，单刀双掷的，有一个活动点活动臂，就像常见的闸刀开关的活动刀臂一样;
      4、负载接线：电源的零线或负极接用电器的零线或负极端;
      5、工作原理：计时无效期间，相当于平常电灯开关断开状态。有效时，继电器动作，用电器得电工作，相当于平常电灯开关接通状态。

　　关于时间继电器的接线方法及接线图就讲解到这里，我们要知道每个品牌的都不同的。一般是电源接线圈，常开或常闭触点接要控制的设备。时间时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。它的种类很多，有空气阻尼型、电动型和电子型等。
