汽车继电器接线方法配详细接线图

文章来源:继电器 人气:958 发表时间:2018-11-17

继电器有四脚继电器和五脚继电器,我们先讲四脚继电器。先把汽车继电器的4个引脚找出哪2个是线圈,哪2个是触点按图接接就行了。2个引脚之间是绝缘的就是常开触点3和4。另2个引脚就是线圈1和2。当开关打下继电器1、2端的电磁线圈將3端与4端結合。

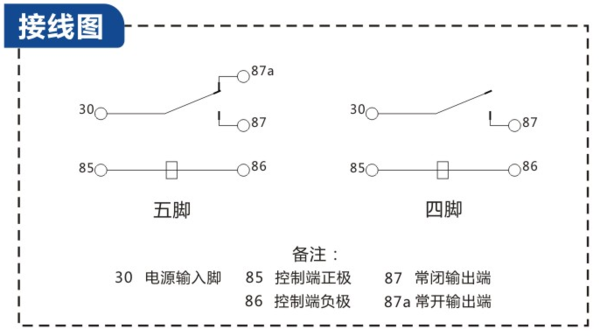

汽车继电器接线图

  汽车四脚继电器分85 / 86/ 87 /(30A/87A)的4条线。85/86这两条是喇叭控制线,85接控制线的正极,86搭铁喇叭的另一个接线柱,不分正负极。87接电瓶正极,30A/87A接需要控制的电器的正极线。

  汽车五脚继电器其中两脚是线圈电源,另三脚是常开、常闭点。一般继电器上有触电示意图,也可用万用表检测出来。一般来说,三支脚的那一边中间是输出触点的公共端子,另外两个引脚是线圈。两只脚的一端是输出的常开和常闭触点,和公共端子通的是常开,和公共端子不通的常闭。五脚可以同时断开原来的线路并接通其他线路。根据各自需求,五脚能代替四脚使用。
